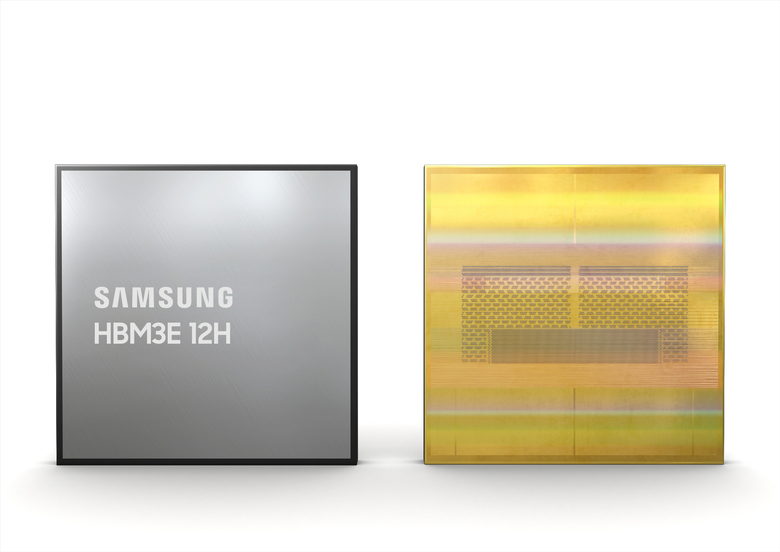

삼성전자, 36GB HBM3E 12H D램 개발…상반기 양산

URL복사

Tuesday, February 27, 2024, 12:02:21

HBM3E 12H 개발…업계 최대 용량 36GB 구현
'Advanced TC NCF' 기술 통해 8단과 동일한 높이로 12단 적층
다양한 사이즈의 범프 적용을 통한 열특성 강화 효과



인더뉴스 이종현 기자ㅣ삼성전자[005930]가 업계 최초로 36GB(기가바이트) HBM3E(5세대 HBM) 12H(High, 12단 적층) D램 개발에 성공했습니다.



삼성전자는 24Gb(기가비트) D램 칩을 TSV(Through-Silicon Via, 실리콘 관통 전극) 기술로 12단까지 적층해 업계 최대 용량인 36GB HBM3E 12H를 구현하는데 성공했다고 27일 밝혔습니다.



HBM3E 12H는 초당 최대 1280GB의 대역폭과 현존 최대 용량인 36GB을 제공해 성능과 용량 모두 전작인 HBM3(4세대 HBM) 8H(8단 적층) 대비 50% 이상 개선된 제품입니다.



삼성전자는 'Advanced TC NCF'(Thermal Compression Non Conductive Film, 열압착 비전도성 접착 필름) 기술로 12H 제품을 8H 제품과 동일한 높이로 구현해 HBM 패키지 규격을 충족시켰습니다. 해당 기술을 적용하면 HBM 적층수가 증가하고 칩 두께가 얇아지면서 발생할 수 있는 '휘어짐 현상'을 최소화 할 수 있는 장점이 있어 고단 적층 확장에 유리합니다.



삼성전자는 NCF 소재 두께도 지속적으로 낮춤으로써 업계 최소 칩간 간격인 '7마이크로미터(um)'를 구현해 HBM3 8H 대비 20% 이상 향상된 수직 집적도를 실현했습니다.



칩과 칩사이를 접합하는 공정에서 신호 특성이 필요한 곳은 작은 범프를, 열 방출 특성이 필요한 곳에는 큰 범프를 목적에 맞게 사이즈를 맞춰 적용했습니다. 크기가 다른 범프 적용을 통해 열 특성을 강화하는 동시에 수율도 극대화했습니다. 삼성전자는 HBM3E 12H의 샘플을 고객사에게 제공하기 시작했으며 상반기 양산할 예정입니다.



배용철 삼성전자 메모리사업부 상품기획실장 부사장은 "삼성전자는 AI 서비스를 제공하는 고객사의 고용량 솔루션 니즈에 부합하는 혁신 제품 개발에 힘쓰고 있다"며 "앞으로 HBM 고단 적층을 위한 기술 개발에 주력하는 등 고용량 HBM 시장을 선도하고 개척해 나갈 것"이라고 말했습니다.



English(中文·日本語) news is the result of applying Google Translate. <iN THE NEWS> is not responsible for the content of English(中文·日本語) news.

배너

이종현 기자 flopig2001@inthenews.co.kr


SK하이닉스, 차세대 모바일 낸드 솔루션 ‘ZUFS 4.0’ 개발

SK하이닉스, 차세대 모바일 낸드 솔루션 ‘ZUFS 4.0’ 개발

2024.05.09 10:43:17

인더뉴스 이종현 기자ㅣSK하이닉스[000660]가 온디바이스(On-Device) AI용 모바일 낸드 솔루션 제품인 'ZUFS(Zoned UFS) 4.0'을 개발하는 데 성공했다고 9일 밝혔습니다. 온디바이스 AI는 물리적으로 떨어진 서버의 연산을 거치지 않고 기기 자체에서 AI 기능을 구현하는 기술입니다. 스마트폰 기기가 자체적으로 정보를 수집하고 연산하도록 해 AI 기능의 반응 속도는 빨라지고 사용자 맞춤형 서비스 기능도 강화되는 장점이 있습니다. 이번 ZUFS는 플래시 메모리 제품인 UFS의 데이터 관리 효율이 향상된 제품입니다. 스마트폰 앱에서 생성되는 데이터를 공간 구분 없이 동시에 저장했던 기존 UFS와 달리 여러 데이터를 용도와 사용 빈도 등 기준에 따라 각각 다른 공간에 저장해 스마트폰 OS의 작동 속도와 저장 장치의 관리 효율성을 높인다고 회사 측은 설명했습니다. 또한, 장시간 사용 환경에서 스마트폰 앱 실행 시간을 기존 UFS 대비 약 45% 향상시켰으며 저장 장치의 읽기, 쓰기 성능이 저하되는 정도가 UFS 대비 4배 이상 개선됨에 따라 제품 수명도 약 40% 늘어났다고 덧붙였습니다. SK하이닉스는 "ZUFS 4.0은 모바일 기기에서 온디바이스 AI를 구현하는 데 최적화된 메모리반도체로 업계 최고 성능 구현을 통해 HBM으로 대표되는 초고성능 D램에 이어 낸드에서도 AI 메모리 시장을 이끌어 갈 것"이라며 "AI 붐이 도래하기 전인 2019년부터 고성능 낸드 솔루션에 대한 시장 수요가 발생할 것으로 내다보고 글로벌 플랫폼 기업과 협업해 ZUFS 개발을 시작했다"고 강조했습니다. SK하이닉스는 고객사에 제공한 초기 단계 ZUFS 시제품을 바탕으로 국제반도체표준협의기구(JEDEC) 규격에 적합한 4.0 제품을 개발했다고 설명했습니다. 회사는 올해 3분기부터 ZUFS 4.0 제품 양산에 들어갈 계획으로 양산 제품은 향후 글로벌 기업들이 내놓을 온디바이스 AI 스마트폰들에 탑재될 예정입니다. 안현 SK하이닉스 부사장은 "빅테크 기업들이 자체 개발한 생성형 AI를 탑재한 온디바이스 개발에 집중하면서 여기에 필요한 메모리에 대한 요구 수준이 높아지고 있다"며 "고객 요구에 부응하는 고성능 낸드 솔루션을 적시 공급하는 한편, 세계 유수 기업들과의 파트너십을 강화해 '글로벌 1등 AI 메모리 프로바이더의 위상을 공고히 해나갈 것"이라고 말했습니다.
